產品簡介

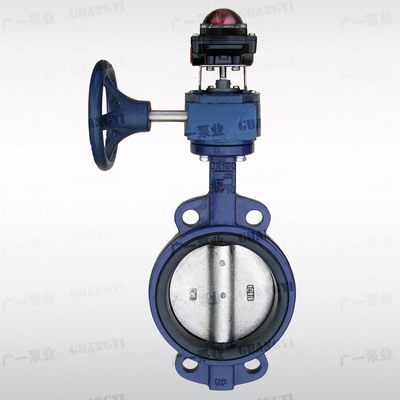

① GYXFDF371X型消防信號蝶閥，適用于對管路系統中閥門的啟、閉狀態有遠距離監視要求的場合，尤其適用消防自動噴水滅火供水管路系統；
② 制造及驗收符合GB5135-2003（《自動噴水滅火系統通用閥門》）；
③ 結構長度符合GB12221-89標準中對夾式蝶閥短系列規定（符合AP1609標準的規定）；
④ 配合法蘭尺寸符合GB4216\GB/T9113.1-2000等標準；
⑤ 頂法蘭符合ISO5211標準。
設計原理及電氣特征
本產品的設計原理是：在蝶閥蝸桿蝸輪裝置頂部附加一個電氣信號裝置（限位開關盒），通過該裝置將閥門的機械動作轉換成電信號。接通閥門的“開”或“關”信號燈，實現對閥門啟閉狀態的遠距離監視。為確保閥門長期工作的可靠性，關鍵電氣信號裝置選用進口APL-210型“限位開關”，該裝置符合UL、CSA、SWMCO、VDE等標準，防護級別IP60或IP67（完全防塵或防濺水保護）。
電源參數如下：
直流：0.6A125V DC
交流：16A250V AC
